آموزش اتوکد

هنرجویان عزیز برای فرا گیر مطالب همگام با کلاس های هنرستان مباحث آموزشی هر جلسه را از بخش آموزش اتوکد مورد بررسی قرار دهید از ایهفته به بعد سعی می نمایم مباحث آن هفته را در صفحه اول سایت بگذارم



designCenter  چیست ؟

بخشی از اتوکد می باشد که این امکان را فراهم می سازد که شما از ژیش ترسیم های خود و با تهیه شده استفاده کنید

خیلی از ترسیمات شما در نقشه بصورت تکرار اتفاق می افتد که برای ایجاد سرعت بیشتر می توان از این بخش استفاده نمود

بطور مثال ترسیم یک ماشین از دید پلان اگر پیش ترسیم با فرمت اتوکد آن را داشته باشیم خیلی راحت در هر تعداد فایل و هر زمان که بخواهیم می توانیم این ترسیم را تکرار کنیم

نرافزار اتو کد تاقبل از نشخه های ۲۰۰۰  خود این امکان را با دستور   block  فراهم می نمودند و با دستور insert  پیش ترسیم ها را احضار می نمودیم ولی حالا کافی است هر پیش ترسیم را تحت عنوان یک فایل ذخیر کنید و سپس با  designCenter آنها را ببنیم و انتخاب کنیم و سپس درج نماییم

روش های اجرای فرمان

                            از نوی tools -> plaletts ->designCenter

                            یا  از کلید ترکیبی  ctrl+2

               یا با کلید راست موس آن را اجرا می کنیم

نکته :

نرافزار اتوکد خود بصورت پیش فرض تعدادی از شابلون ها را بصورت محدود دارد که می توانید بعد از باز کردن designCente کافی است به آدرس نرم افزار  اتوکد بروید و سپس  به  folder  sampel  و سپس  folder designCenter  را انتخاب کنید می بینید نمونه های برای معماری تاسیات و... وجود دارد روی هر مورد که کلید کنید نمونه های تکی را می بینید

برای استفاده از ساخته های خودتان یا موارد تهیه شده از همین روش  با آدرس فولد ر های مورد نظر باید عمل نماید

تا کنون توانستید  نمونه هار اببنید برای استفاده آن در نقشه های خود کافی است شکل انتخاب را کلیک کرده و سپس با  عمل  drag and drup  آن را به داخل نقشه خود بیاوردید

برای راحتی شما یک مجموعه کاملی از  block  ها ( شابلون ) معماری به همراه landscap  و سازه در برای دانلو شما عزیزان قرار می دهم

روش استفاده به این صورت است که کافی است بعد از باز کردن زیپ آن   شما فولدر را در هر آدرسی که مایلید کپی نماید  و در محیط اتوکد فرمان را اجرا کرده designCenter  و به آدرس فولدر رفته (بازبانه ی  folder )  بعد از باز کردن آن  (cdi-a-kh-sh) روی نمودار شاخه مورد نظر هر مورد که می خواهید بطور مثال  tree  را باز کرده و سپس بخش  block  آن را باز نموده و انواع درخت ها را می بینید روی هر نمونه تصویر  drag and drup   کنید آن را در محیط نقشه خواهید داشت.



برای برداشت  مجموعه کامل بلوک های اتوکدقسمت اول  اینجا کلیک نمایید

برای برداشت  مجموعه کامل بلوک های اتوکدقسمت دوم  اینجا کلیک نمایید

برای برداشت  مجموعه کامل بلوک های اتوکدقسمت سوم  اینجا کلیک نمایید

باید هر سه قسمت را با هم دانلود کرده و باز نماید تا یک فولدر گردد و سپس  از آن استفاده نماید

امید وارم مورد استفاده قرار گیرد



ادامه آموزش مربوط به دستور Layer

برای دیدن کادرlayer   در ابتدا  در command  تایپ کرده یا از منوی  format   layet  را انتخاب کنید

نکته ای که در مورد این پنجره در ورژن های بالا 2009 اتوکد وجود دار د این است که این پنجره بصورت شناور در زمان کار باقی می ماند یعنی اینکه نیاز به بستن آن و مجدد باز نمودن ان نمی باشد تا تغییرات اجرا گردد

بخش های مختلف لایه

:On/Off محتویات لایه ای که در وضعیتOffخاموش قرار داشته باشد قابل مشاهده و پلات نیست.

البته اگر در مقابل اعلان  Select objects: فرمان های تغییراتی زیر فرمان All را واردکنید موضوعات موجود در لایه های Off  شده نیز انتخاب خواهند شد . همچنین دستور  REGEN  اعضای چنین لایه ای را تحت تأثیر قرار می دهد. دست آخر Zoom-All و Zoom-Extents  هم موضوعات موجود در این لایه ها را در نظر میگیرند.

بنابراین می توان گفت که موضوعات درون یک لایه   Off شده، به طور موقت از محیط ترسیم  محو م یشوند، ولی به وسیله بعضی دستورها و گزینه ها قابل دسترسی هستند

علامت خاموش روشن در منو با یک لامپ روشن یا خاموش مشخص می شود و با کلیک کردن به روی لامپ هر لایه ساخته شده می توان آن را خاموش با روشن نمود

نکته مهم : لایه جاری curent  را می توان خاموش کرد  ولی با توجه به مطلب گفته شده در نوع انتخاب باید دقت نمایید که ممکن است موضعات خاموش بدون خواسته ما پاک گردند.

:Thaw/Freezeموضوعاتی که در لایه ای Freeze شده قرار گرفته اند، قابل مشاهده و پلات نیستند. این موضوعات با روشهای مرسوم قابل انتخاب ن یستند و دستورهای  نیز آنها ZOOM و REGEN  را در نظر نمی گیرند  قدرت پنهان سازی لایه  Freeze  شده نسبت به لایه Offشده بسیار بیشتر است.

نکته : امکان Freeze کردن لایه جاری وجود ندارد؛ اما م یتوان آن را Off کرد.

نکته : در صورتی می توان محتوای یک لایه را مشاهده نمود که همOnو همThaw باشد

مابقی نکات اگر برای شما سوال بود در بربخش نظرات وارد نماید تاپاسخ گو باشم.



نکات مهم برای تنظیمات لایه ها

چهار مورد اخیر هنگامی به کار می آید که ویژگیهای موضوعاتی که در لایه مورد نظر ترسیم م ی شوند ازنوع منطقیByLayerباشد . برای مثال اگر موضوعی در لایه ای ترسیم شود که رنگ آن قرمز است ورنگ موضوع از نوعByLayerباشد، در آن صورت موضوع را به رنگ قرمز مشاهده خواهید کرد . باتغییر رنگ این لایه به زرد، رنگ موضوع نیز زرد خواهد شد.

نکته : نقشه کشان حرفه ای همواره ویژگیهای موضوعات را از نوع ByLayer در نظر می گیرند. بنابراین در صورت نیاز به رنگهای متعدد، نوع خطهای متعدد و امثال آن باید لایه های متعددی را ایجاد کرد

برای تغییر خواص یک لایه برروی خاصیت مورد نظر در مقابل نام لایه کلیک کنید . برای مثال اگرلای های در وضعیتOffقرار داشته باشد با کلیک کردن برروی علامت لامپ خاموش مقابل نام آن، لامپ روشن م یشود و لایهOnخواهد شد.



انتخاب رنگ   : color کلیک کردن برروی رنگ مقابل نام هر یک از لایه ها موجب نمایش کادر محاوره ایSelect Colorبرای انتخاب رنگ دلخواه خواهد شد

انتخاب نوع خط Linetype : اگر برروی نوع خط مقابل نام هر یک از لایه ها کلیک کنید، کادر محاوره ایSelect Linetype را مشاهده خواهید کرد در صورت لزوم م یتوانید از دکم Load ه این کادر محاور های برای بارگذاری نوع خطهای جدید کمک بگیرید

در صورتی که در محیط پنجره  layer  کلیک راست نمایید عنوان های مختلفی را مشاهده می نماید که به ترتیب زیر نکات مهم آن می باشد

:New Layer این گزینه برای ایجاد یک لایه جدید بهکار می رود.

. :Select All با انتخاب این گزینه کلیه لایه های مشاهده شده در لیست لایه ها انتخاب خواهند شد

. :Clear All این گزینه موجب عدم انتخاب کلیه لایه ها خواهد شد

. :Select all but current همه لایه ها به جز لایه جاری انتخاب خواهند شد

:Invert selection با انتخاب این گزینه عمل انتخاب لای هها معکوس می شود. برای مثال اگر همه  لایه ها بهجز لایه جاری انتخاب شده باشند و این گزینه را انتخاب کنید، تنها لایه جاری انتخاب م ی شود و سایر لایه ها از حالت انتخاب خارج می شوند.

:New layer  با کلیک کردن ا ین دکمه، لایه ای جدید در لیست لایه ها ظاهر خواهد شد . اگر قبلاً لایه ای را

انتخاب کرده باشید، لایه جدید برای شروع، مشخصات آن لایه را به خود می گیرد.

:Delete فشردن این دکمه موجب حذف شدن لایه یا لایه های انتخابی خواهد شد . تنها در صورتی  می توان لایه ای را حذف کرد که در آن ترسیماتی موجود نباشد . بعضی لایه های خاص نظیر لایه Defpoints که به طور خودکار توسط AutoCAD ایجاد می شود، قابل حذف شدن نیستند . همچنین لایه 0 و لایه جاری را نمی توان حذف کرد

:Rename این دکمه برای تغییر نام یک Layer انتخابی به کار می رود.  کلید میانبر آن  f2  می باشد.

این نکته مهم را بخاط بسپارید برای کم نمودن زمان ویرایش و همچنین چاپ خوبی با ضخامت های مناسی لاز م است برای لایه بندی کار خود در محیط اتوکد با دقت و حوصله انجام دهید

1-      در ابتدا هر دسته از موضوعات خاص بطور مثال پنجره ها و در ها هر کدام در یک دسته جدا در لایه های جدا قرار گیرد

2-      یک لیست دست نوشته از لایه ها تهیه گردد

3-      در ان لیست و منوی لایه ها رنگ هر بخش را انتخاب کرده و نوشته که در نهایت هر کدام با چه ضخامتی چاپ می شود و آن را در زمان دستور پلات بکار می آید.








دستور layer (شماره 41)
دستور layer  از جمله دستورات مهم این نرافزار است که با بکار گیری درست آن زمان ویرایش به حداقل می رسد و تولید نقشه های متعدد راحت سهل می شود

بعلت گسترده گی این دستور در چند شماره ارائه می شود

خواهشمندم سوالات مورد نظر خود را در بخش نظرات وارد نمایید

در محیط اتوکد این شکل را مشاهده می نماید می دانید چگونه می توان آن را بصورت تفکیک شده داشته باشیم

که بطور اصلی به این شکل باشد و از روی هم قرار گرفتن این لایه های شفاف

شکل بالا دیده می شود










دستور CHAMFER (شماره 40)

دستور  CHAMFER

این دستور به روی دوخط غیر موازی عمل می نمایید . با اجرای آن در محل تقاطع آن ها یک خط مورب ترسیم می نمایید

تمامی نکاتی که در دستور FIILET  صادق بود در این دستور هم عمل می نمایید

روند اجرایی فرمان

اجرایی فرمان و سپس کلید اینتر

                                                                     Command:_chamfer

یک خط گزارش  از  طول پخ و وضعیت پاک کردن

 (TRIM mode) Current chamfer Dist1 = 2.0000, Dist2 = 3.0000

Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]:

 انتخاب موضوع و یا انتخاب زیر فرمان ها

Select second line or shift-select to apply corner:

 انتخاب موضوع دوم (حتما باید خط باشد)



حتما نکات دستور در FILLET  رابخوانید



اگر در بخش زیر فرمان ها اطلاعات خاصی وارد نمایید(اندازه طول پخ متفاوت و یا زاویه پخ) نتایج مطلوب تر ی کسب می شود.


دستور Fillet (شماره 39)

این دستور برای گرد کردن دو موضوع خط راست یا خط راست با خط منحنی و یا دو خط منحنی استفاده می شود

که کافی است شعاع مورد نظر را وارد نمایید و سپس دو موضوع را انتخاب کنید تا خط ها با شعاع مشخص وصل شده و گرد شود.

نکته:



-         با زدن fillet   یا اضافه خط پاک می شود و یا مقداری که لازم است  از آن خط ترسیم می گردد.

-         (ولی امکان دارد که تنظیمات  بطوری باشد که خط اضافه پاک نگردد.)

-         با دادن شعاع بزرگ تر از اندازه ای که داخل دو خط جا شود امکان fillet   را نداریم

-         با دادن اندازه  صفر برای شعا ع می توانیم خطوط را تبدیل به یک تقاطع دلخواه در آوریم

-         موضوعات انتخابی می توانند  arc- line  - pline  باشد

روند اجرایی فرمان

Command: FILLET

Current settings: Mode = TRIM, Radius = 0.0000 یک خط گزارش از و ضعیت متغییر ها

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:  r   حرف اول شعاع را زده تا از ما سوال مقدار شعاع را بپرسد

 Specify fillet  radius <0.0000>:   عدد مورد نظر برای شعاع گرد  شدن را وارد نمایید

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:   انتخاب خط اول

Select second object or shift-select to apply corner:   انتخاب خط دوم






دستور Mirror (شماره 38)



هرگاه لازم باشد تا از شکلی نسبت به یک خط ، شکل متقارن دیگری تولید کنیم از این دستور استفاده می شود

نکته :

-          در فرمان  Mirror   تنها باید دو نقطه مشخص کنیم که دوسر محور تقارن می باشد .

یعنی برای قرینه سازی نیازی به وجود خط ی برای آیینه نیست .

-

-         به سوال آخر که می خواهد بداند شکل اصلی انتخاب شده بعد ا ز دستور باقی بماند یا خیر پاسخی متناسب با نیاز نقشه داده شود.

فرایند اجرای دستور

Command: mirror

Select objects:انتخاب موضوع

Select objects:  باید انتخاب موضوع را با یک اینتر تمام کرد تا وارد سوالات بعدی شود

Specify first point of mirror line:  نقطه اول برای محور قرینه

Specify second point of mirror line: نقطه دوم برای محور قرینه

Erase source objects? [Yes/No] : آیا شکل انتخاب پاک شود




PLINE :انواع چندخط ی های دوبعدی باز یا بسته ( شماره 37)

دستور PLINE قادر به تولید انواع چندخط ی های دوبعدی با ترکیبهای مختلف از پار ه خط ها است.



نکته1: تفاوت Line  با فرمان pline

فرمان line  خط می کشد ولی در زمان انتخاب بصورت مجزا انتخاب می شود

ول فرمان  pline  خط کشیده شده در زمان انتخاب بصورت پیوسته است



نکته 2:  در برخی از دستورات  ویرایشی عملیات فقط روی موضوعی که ماهیت  pline  و یا ماهیت   LINE   دارد انجام می شود باید توجه داشته باشید که از هرکدام در جایگاه خود استفاده کنید .



این دستور را به یکی از روشهای زیر اجرا کنید:



نوار ابزار   Draw وزیر منوی  Polyline

pline  خط فرمان

جعبه ابزار Draw

با اجرای این دستور ابتدا باید در مقابل اعلان Specify start point:   نقطه شروع چندخطی را تعیین  کنید. پس از تعیین این نقطه با اعلان زیر مواجه خواهید شد:

Specify next point or [Arc/Halfwidth/Length/Undo/Width]:

در مقابل این اعلان ، نقطه دوم چندخطی را تعیین کنید تا پار ه خطی از نقطه اول به دوم ترسیم شود .همچنین می توانید یکی از گزینه ها را انتخاب نمایید

پس از مشخص شدن نقطه دوم، اعلان زیر مشاهده می شود که کاملاً شبیه اعلان قبلی است و تنها گزینه Close به آن اضافه شده است:



Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:





گزینه های دستور  PLINE

:Close انتخاب این گزینه موجب متصل شدن آخرین نقطه چندخطی به اولین نقطه آن و بسته شدن چندخطی است. اثر این گزینه مشابه اثر گزینه CLOSE دستور  LINE  می باشد.



نکته 3: اگر چندخطی را بدون انتخاب گزینه  Close ببندید )یعنی با متصل کردن نقطه آخر به اول ) این چندضلعی   بسته(Closed) محسوب نخواهد شد و باز (Open) می باشد. تفاوت آن را در دستورات PEDIT  و سه بعدی خواهید فهمید.



: Width منظور از  Width پهنای چندخ طی یا به عبارتی عرض یا ضخامت خطوط و کمانهای آن است. هر قطعه چندخطی م ی تواند دارای پهنای متفاوتی در ابتدا و انتها باشد . یک قطعه چندخطی را با پهنای متفاوت در شروع و پایان نمایش می دهد.





:Halfwidth همان کار WIDTH  را انجام می دهد ولی به جای وارد کردن ضخامت کل نصف آن را باید وارد کرد.



 UNDO  :  بدیهی است که این گزینه موجب بازگشت به یک مرحله قبل می شود

:Length انتخاب این گزینه به معنای آن است که قطعه جدید بر قطعه قبلی مماس است و تنها با تعیین طول آن ترسیم خواهد شد دقت کنید که اگر قطعه قبلی از نوع پار ه خط باشد، عملاً دو قطعه در امتداد یکدیگر قرار م یگیرند. معمولاً این گزینه وقتی استفاده می شود که قطعه قبلی از نوع کمان باشد.

 به زبان ساده تر یعنی زاویه را از تکه قبلی خود اتوکد برداشت می کند و طول را در روند مسئله می دهید  و نتیجه یک خط در امتدد خط دیگر هستید





نکته :  اگر قوسی داشته باشید خط در امتداد آن و مماس بر آن ترسیم می نماید

Command:  PLINE

Specify start point:   نقطه اول روی صفحه کلیک نماید

Current line-width is 0.0000 گزارشی که اتوکد از ضخامت ترسیمی می دهد

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: نقطه دوم را کلیک نماید

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: L

   استفاده می کنیم تا زاویه را از خط قبلی بردارد LENGTH    برای ترسیم خط دوم از زیر فرمان

Specify length of line: 5  در اینجا طول 5 را برای ترسیم خط داده می شود

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

 برای تمام شدن ترسیم خط اینجا کلید اینتر یا کلید راست موس را بزنید



:Arc انتخاب این گزینه موجب مشاهده اعلان زیر برای ترسیم کمان م یشود:





Specify endpoint of arc or[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

pt/Undo/Width]:



زیر فرمان های آن را اگر دستور ARC ر ا خوب فرا گرفته باشد می توانید استفاده نمایید



حالا بهتر است تمرین فوق را انجام دهید تا فراگیری تکمیل گردد

نکته قسمت های پررنگ  باید توسط اپراتور وارد شود

Command:  PLINE

Specify start point: 80,200  کلید اینتر (تعیین مختصات نقطه شروع)

Current line-width is 0.00

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: 120  و حرکت به سمت راست

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a  تغییر وضعیت به ترسیم کمان

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

pt/Undo/Width]: 70  وحرکت به سمت پایین

Specify endpoint of arc or

[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

pt/Undo/Width]: L ترسیم پارخط

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 120  و حرکت به سمت چپ

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a  تغییر وضعیت به ترسیم کمان



Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: Close





مثال دیگر ترسیم فلش با دستور  PLINE  را در ادامه مطالب بررسی کنید



کشش موضوعات توسط دستور STRETCH (شماره 36)

کشش موضوعات توسط دستور STRETCH

یکی از روشهای زیر قابل اجراست

نوار ابزار Modify

خط فرمان  STRETCH

منوی   Modify  گزینه  STRETCH



Command: _stretch   enter

Select objects to stretch by crossing-window or crossing-polygon...

Select objects:

 انتخاب موضوع برای کشش

Select objects:

  برای پایان دادن  انتخاب موضوع  enter

Specify base point or [Displacement]

 نقطه ای برای نگه داشتن شروع کشیدگی

Specify second point or :  >:

نقطه ای برای انتهایی  کشیدگی



نکته های مهم این دستور

روش انتخاب باید بصورت crosing   باشد



و حتما در یک مرحله انتخاب شود

و بخش از موضوع انتخاب شود چون کشیدگی یعنی بخش از موضوع  کش می آید اگر همه موضوع انتخاب گردد  مانند Move  عمل می کند


دوران موضوعات (شماره 35)



دوران موضوعات

دستور  ROTATE برای دوران موضوعات حول یک نقطه معین مورد استفاده قرار میگیرد. این نقطه   در اصطلاح  Base point  ( نقطه پایه( نامیده میشود. دستور ROTATE  را به یکی از روشهای زیر اجرا  کنید:



نوار ابزار Modify

خط فرمان  ROTATE

منوی   Modify  گزینه  ROTATE



روند اجرای فرمان چرخش

Command:  rotate    enter

Current positive angle in UCS:  ANGDIR=counterclockwise  ANGBASE=0

Select objects:

 انتخاب موضوع برای چرخش

Select objects:  enter

برای پایان دادن  انتخاب موضوع

Specify base point:

 انتخاب یک نقطه برای شروع چرخش

Specify rotation angle or [Copy/Reference] <0>:

 تایپ یک زاویه برا ی چرخش

زیر فرمان reference   بسیار کار آمد است درصورت نیاز به آن پیغام گذاشته تا شرحی ارسال شود.

نکته های مهم در باره چرخش باید زاویه ی که می دهید مطابق زاویه های دایره مثلثلتی باشد و به زاویه موجود توجه داشته باشید


ترسیم بیضی (شماره 34)



ترسیم بیضی

در این بخش به انواع روشهای ترسیم بیضی  می پردازیم. برای ترسیم بیضی از دستور  ELLIPSE  استفاده م یشود. این دستور را به یکی از روشهای زیر اجرا کنید

نوار ابزار Draw

خط فرمان ELLIPSE

منوی:Draw گزینه Ellipse







اجزا بیضی  مشتمل بر قطرهای اصلی و مرکز بیضی می باشد. قطرهای بیضی عمود منصف یکدیگر هستند و در محل مرکز بیضی همدیگر را قطع می کنند

:Major Axis قطر بزرگ

:Minor Axis قطر کوچک

:Center مرکز بیضی







برای ترسیم بیضی چند روش وجود دارد:

:Center  در این روش به ترتیب زیر بیضی را ترسیم می کنیم

تعیین مختصات مرکز بیضی

تعیین مختصات رأس یکی از قطرها

تعیین فاصله رأس قطر دیگر تا مرکز بیضی )صف طول قطر بعدی(

: :Axis, End این روش نیز با طی سه مرحله بیضی را ترسیم می کند

-1 تعیین مختصات رأس یکی از قطرها

-2 تعیین مختصات رأس دوم همان قطر

-3 تعیین فاصله رأس قطر دیگر تا مرکز بیضی(نصف طول قطر بعدی(

:Rotationهمان طور که در روشهای فوق مشهود است، هر دو روش فوق در دو مرحله اول، یکی از قطرهای بیضی را مشخص م یکنند و سپس با تعیین طول قطر بعدی، بیضی ترسیم می شود. اگر قطر اولی که تعریف می کنید قطر بزرگ بیضی باشد، می توانید از روش Rotationاستفاده کنید. در این روش در مرحله آخر به جای آنکه مستقیماً طول قطر بعدی را تعیین نمایید، گزینه  Rotation  را واردکنید و بیضی  را با تعیین زاویه چرخش ترسیم نمایید.

فرض کنید یک حلقه دایره شکل را به موازات دیواری گرفت هاید و نوری عمود بر آن و دیوار می تابد. تصویر حلقه به صورت یک دایره برروی دیوار ظاهر می شود. حال اگر دایره را حول یکی از قطرهایش بچرخانید، تصویر آن به صورت یک بیضی برروی دیوار دیده خواهد شد. قطر بزرگ بیضی همان قطر دایره است و اندازه قطر کوچک بستگی به میزان زاویه چرخش دارد. از نظر تئوری اگر زاویه چرخش  صفر باشد، تصویر به صورت یک دایره دیده م یشود و هرچه این زاویه افزایش یابد بیضی باریکتری به  وجود خواهد آمد. چنانچه زاویه چرخش به  90 درجه برسد، تصویر روی دیوار یک پار هخط خواهد بود. برنامه   AutoCAD   زاویه چرخش صفر درجه تا   4/89  درجه را قبول می کند.

:Isocircleوضعیت مطلوبی برای ترسیم دایره در حالت ایزومتریک اتوکد است هرکدام از دوستان تمایل داشتند یاداشت بگذارند تا برای ایشان این روش را شرح دهم

روند اجرای ترسیم یک بیضی در اتوکد

command: _ellipse     enter

Specify axis endpoint of ellipse or [Arc/Center]: _c   enter

   برای حالت مرکز

:Specify center of ellipse

 انتخاب یک مختصات برای مرکز بیضی

Specify endpoint of axis:

   انتخاب یک نقطه در انتهای بکی از قطر های  بیضی

Specify distance to other axis or [Rotation]:

 طول قطر دیگر  بیضی




ذخیره کردن فایل جاری بدون تغییر مشخصات (شماره 33)

دستور  QSAVE فایل تغییریافته را در موقعیت فعلی و با  نام و پسوند اولیه اش ذخیره میکند. این دستور را به یکی از روشهای زیر ذخیره کنید:



نوار ابزار  :Standard

خط فرمان  QSave

منوی    File   گزینه   Save
ذخیره کردن فایل جاری با تنظیمات متفاوت (شماره 32)



Ctrl+S

وقتی فایلی را به این روش ذخیره میکنید یک نسخه پشتیبان  (Backupاز آخرین وضعیت ذخیره شده

فایل در همان محل و به همان نام اما با پسوند   bak  ذخیره میشود. چنانچه برای نسخه جدید فایل مشکلی

پیشآید می توانید نسخه جدید را پاک کنید و با تغییر پسوند نسخه قبلی به  dwg آن را مورداستفاده  .

قراردهید



دستور SAVEAS



Ctrl+Shift+S

با اجرای دستور   SAVEAS  کادر محاورهای آن باز می شود  این کادر محاوره ای شبیه کادر محاوره ای

Select File  است با  استفاده از این کادر محاورهای میتوانید نام، آدرس و یا نوع فایل ترسیمی را تغییردهید.



خط فرمان  save یا  Save As
منوی    File   گزینه   Save As
برای ذخیره کردن فایل جاری در یک   موقعیت معین یا نام یا پسوند معین به کارمیرود. این دستور به هر یک از روشهای زیر قابل اجراست:

ترسیم ایزومتریک:Isometric Snap


برای فعال کردن وضعیت موس به حالت ایزومتریک تا در کنار فرمان های ترسیم و اصلاحی استفاده شود

باید از منوی  tools  زیر منوی   Drafting setting  را انتخاب کنید و گزینه ی  Isometric Snap را فعال نمایید

حرکت پرشی ماوس به منظور ترسیمات ایزومتریک (تصاویر دوبعدی با  ظاهر سه بعدی)

برای انجام ترسیمات ایزومتریک یعنی ترسیماتی دوبعدی که به نظر سه بعدی می رسند به کار می رود. در این وضعی ت سه صفحه اصلی ایزومتریک داریم که می توانید ه وسیله کلید e + ctrl   مکعب ترسیم خواهیم کرد.

توجه داشته باشید برای ترسیم کردن خط نیازمند فرمان line

هستیم

مثال برای ترسیم



شما با این کمک رسم و دستور ellips   می توانید دایره ایزومتریک ترسیم نماید برای استفاده از این روش به بخش آموزش بیضی بروید






امتداد دادن یک موضوع تا موضوع دیگرExtend( شماره 30)



—بعضی اوقات لازم است طول یک کمان یا پاره خط آن قدر افزایش یابد که با یک پاره خط یا کمان دیگر برخورد کند. دستور EXTEND این خواسته را برآورده می سازد. ماهیت این دستور که به یکی از این روشها قابل اجراست، بسیار شبیه دستورTRIM می باشد:

—نوار ابزارModify

—تایپ در خط فرمان EXTEND

—منوی Modify گزینه EXTEND

—در این دستور نیز همچون TRIM در یک مرحله موضوعاتی تحت عنوان لبه های مرزی

  (Boundary  Edges) به هر روش دلخواه انتخاب می شود.



رونداجرای فرمان

Command: extend

Current settings: Projection=UCS, Edge=None Select boundary edges ... Select objects or

Select objects :

Select objects :



Select object to extend or shift-select to trim or

[Fence/Crossing/Project/Edge/Undo]:








برش بخشی از یک موضوع Trim (شماره 29)

 —دو دستور برای برش بخشی از یک موضوع به کار می رود.

 این دو دستور TRIM و     BREAK     نام دارند.

—دستور BREAK عمل برش را با کلیک کردن برروی موضوع و انتخاب یک نقطه  انجام می دهد. در مبحث شماره ۲۳)

—دستور TRIMامکان برش دادن موضوع را نسبت به یک یا چند موضوع دیگر برقرار می سازد.

— به این گونه موضوعات ( Cutting Edge لبه برش) می گویند.

— دستور TRIM را به یکی از این روشها اجرا کنید:

—نوار ابزارModify

—تایپ در خط فرمان TRIM

—منوی Modify گزینه TRIM



—پس از اجرای این دستور، ابتدا عبارتهای زیر را مشاهده خواهید کرد:

—Current settings: Projection=View, Edge=None   Select cutting edges ...

عبارت اول تنظیماتTRIM را اعلام می کند و همان طور که در این خط مشخص است در این مرحله باید در مقابل اعلانSelect objects: لبه های برش (Cuttings Edges) را انتخاب کنید. کلیه روشهای انتخاب در این مرحله قابل استفاده است.



—Select objects:

پس از انتخاب کلیه لبه های برش، در مقابل اعلان Select objects: کلید Enter را فشار دهید تا اعلان زیر ظاهر شود:

—Select object to trim or shift-select to extend or [Project/Edge/Undo]:

در مقابل این اعلان، لازم است برروی موضوعی که باید بریده شود کلیک کنید. موضوع انتخابی

براساس محلی که برروی آن کلیک کرد هاید نسبت به لبه یا لبه های برش بریده خواهد شد




نکته : اگر در مقابل اعلان فوق بدون انتخاب هیچ موضوعی کلیک کنید، کلیه

—نکته : موضوعات موجود در فایل ترسیمی به عنوان لبه برش انتخاب خواهند شد. البته تنها

—نکته : موضوعاتی به عنوان لبه برش قابل استفاده هستند که ماهیتی خطی یا کمانی داشته باشند؛ مثلاً پار هخط، چندضلعی منتظم، بیضی، دایره، کمان و امثال آن باشند.

نکته:  همچنین اگرکلیدShift را پایین نگه دارید و به انتخاب موضوعات بپردازید به جای عملیات Trim عملیات Extend —اجرا خواهد شد که در جای خود به آن می پردازیم.

 نکته : برای انتخاب برش اشکال می توان از انتخاب موضوع fenc و  crossing  استفاده نمود







 روند اجرای فرمان Trim

command: trim

Current settings: Projection=UCS, Edge=None     Select cutting edges ...Select objects or

Select objects :

Select objects

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]:

[Fence/Crossing/Project/Edge/eRase/Undo]:






تکثیر منظم Array بصورت مستطیلی (شماره 27)

Rectangular Arrayتکثیر مستطیلی

اگر بعد از اجرایی دستور Array ازمنوی MODIFAY به داخل جعبه محاوره ای درست پاسخ بدهیم تکثیر مستطیلی خوبی خواهیم داشت

 بهترین مثال برای این فرمان برای چیدن صندلی های آمفی تئاتر است





نکته قابل توجه اندازه های است که وارد می نماییم

اندازه های تعداد  خود موضوع هم شمرده می شود

و اندازه های فاصله خود شکل بعلاوه فاصله ی خالی آن می باشد

برای این سیستم کافی است که در فرمان Array   قسمت polar        دایره ای را باید انتخاب کنیم



در قسمت روش ها دیگر ی وجود دارد که در صورت سوال داشتن درباره آن می توانید بعداز کار کردن باآن پرسش های لازم را بپرسید.

در گزینه ای که در پایین صفحه است بودن و نبودن آن تفاوت زیاد  دارد.







و می توانید  زوایه پر کردن کپی را هم تغییر دهید



گزینه مشخص شده برای چرخش موضوعات به همراه چرخش به حول مرکز است








فرمان (تغییراتی ) OFFSET (شماره 26)

فرمان (تغییراتی )               OFFSET

بعضی اوقات لازم است از موضوع مورد نظر یک کپی به موازات آن تهیه شود

باید موضوعات را پس از اجرای آن و تنها از روش تک انتخابی انتخاب کرد


Command:  OFFSET

Specify offset distance or [Through] :دراینجا کافی است فاصله مورد نظر را وارد نمایید

Select object to offset or [Exit/Undo] : و سپس موضعی که می خواهید موازی آن را ترسیم نمایید

Specify point on side to offset: حالا باید جهتی که می خواهیم در آن موازی باشد را انتخاب کنیم

Command:  OFFSET

Specify offset distance or [Through] :دراینجا کافی است کلید اینتر را وارد نمایید گزینه پرتاب چشمی فعال شود

Select object to offset or [Exit/Undo] : و سپس موضعی که می خواهید موازی آن را ترسیم نمایید

Specify through point or [Exit/Multiple/Undo] :

 حالا باید فاصله و جهتی که می خواهیم در آن موازی باشد را انتخاب کنیم

نکته قابل توجه برای برای شکل ها ی بسته آن است که تمام آن ها تغییر طول دارند






ترسیم چندضلعی منتظم (چندخطی دو بعدی بسته)POLYGON (شماره 25)

POLYGON

ترسیم چندضلعی منتظم (چندخطی دو بعدی بسته)

قابلیت ترسیم 3 تا 1024 ضلعی منتظم

هریک از چندضلعیهای منتظم میتواند درون یک دایره محاط یا بر یک دایره محیط شود. دایرهای که چند ضلعی درون آن محاط میشود

،(Inscribed in circle)    دایرهای است که از کلیه رؤوس چندضلعی عبور میکند



مثال اول

Command: POLYGON

POLYGON Enter number of sides <4>: 6

Specify center of polygon or [Edge]: 80,50

Enter an option [Inscribed in circle/Circumscribed about circle] :

Specify radius of circle: 10


،(Circumscribed about circle)

دایرهای است که بر وسط کلیه اضلاع مماس است

Command:POLYGON

 POLYGON Enter number of sides <6>:

Specify center of polygon or [Edge]: 130,50

Enter an option [Inscribed in circle/Circumscribed about circle] : c

Specify radius of circle: 10




روشEdge

روش دیگر  ضلعی از چندضلعی را ترسیم نمود

Command:POLYGON

 Enter number of sides <6>: 5

Specify center of polygon or [Edge]: e

Specify first endpoint of edge: 100,40

Specify second endpoint of edge: @10<15

همان طور که بعد از ترسیم مثال  ملاحظه می کنید در روش اخیر به راحتی با کمک گرفتن از مختصات قطبی نسبی

طول هر ضلع برابر 10 واحد و زاویه دوران چندضلعی نسبت به افق برابر 15 درجه وارد می شود و ترسیم می نمایید. حتما امتحان نمایید




فرمان (تغییراتی ) Copy (شماره 24)


— برای تکثیر موضوعات به تعداد دلخواه از این فرمان استفاده می نماییم



   تایپ فرمان

        Command:  COPY

                   انتخاب موضوع

           :   Select objects

زدن کلید اینتر برای پایان دادن به انتخاب

                  : Select objects

       مشخص کردن نقطه برای برداشتن موضوعات

 Specify base point or [Displacement/mOde] : < P>

 Specify second pointor [Exit/Undo  ] :

 مشخص کردن نقطه برای برداشتن موضوعات

 برای تمام کردن این سوال احتیاج به .......



         Specify second point or [Exit/Undo  ]  :

— این فرمان به شما امکان شکستن یک شکل را فراهم می سازد.

Command: break

Select object:

  با انتخاب موضوع نقطه اول را مشخص کنید

Specify second break point or [First point]:

با مشخص کردن نقطه بعدی عمل برش انجام می شود



برای مشاهده مابقی مطالب این دستور به ادامه مطالب مراجعه نماید


برای بررسی نکات خاص  break  به ادامه مطلب بروید



چگونه می توان مخفف فرمان تعریف کرد (شماره 22)

چگونه می توان مخفف فرمان تعریف کرد

 برای تعریف مخفف فرمان کافی است به منوی tools  قسمت customize   بروید و وارد تعریف pgp  شوید در آن فایل متنی مشابه خط های موجود تغییر مورد نظر خود را بدهید.

مانند نمونه تغییر دهید.




ترسیم مستطیل RECTANG (شماره 21)

ترسیم مستطیل RECTANG

 دستور RECTANG برای ترسیم مستطیل به کار می رود. مستطیلهای ترسیم شده توسط این دستور   برخلاف مستطیلهای ترسیمی توسط دستور LINE به صورت یکپارچه اند و یک موضوع واحد تلقی  میشوند.

ضمناً می توان توسط گزینه های مختلف این دستور، تغییرات قابل توجهی در شکل ظاهری   مستطیل ایجاد کرد. دستور RECTANG  به یکی از این روشها قابل اجراست:

مثال ترسیم مستطیل به طول 200و عرض 100

Command: RECTANG

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:130,80

Specify other corner point or [Dimensions]: @200,100



نکته این دستور دراین است که موضوعات ترسیم شده با RECTANG  هر کدام یک موضوع به حساب می آید یعنی با روش تک انتخابی فقط کافی است یکی از اضلاع را انتخاب کنید کل مستطیل انتخاب می شود

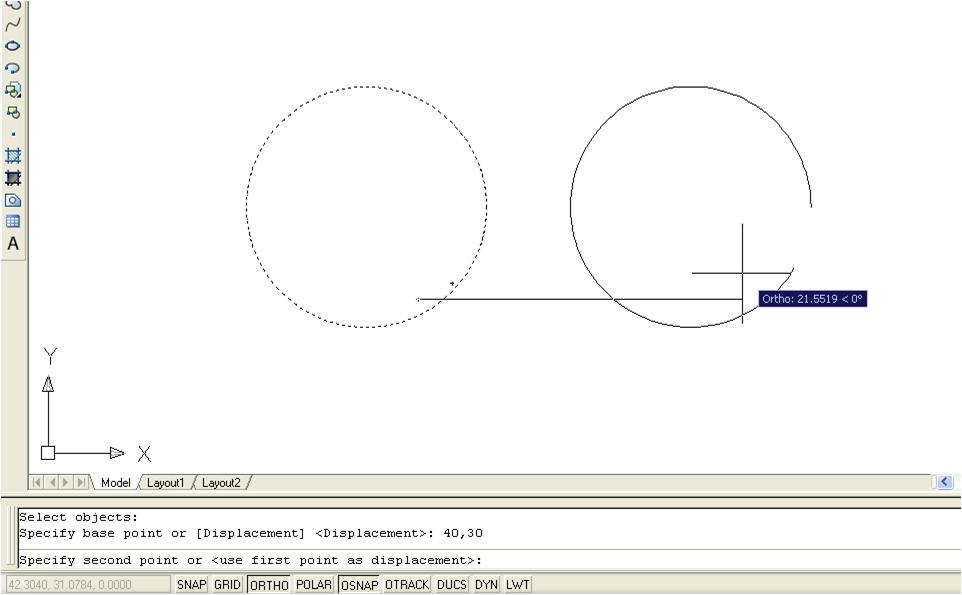

فرمان ویرایشی MOVE (شماره 20)

نکته چون در دسته ویرایشی ها است می تولن روی موضوعاتی که از قبل ترسیم شده بودند این کار را انجام داد

پس باید در ابتدا شکلی باشد تا آن را حرکت داد

فرمان ویرایشی MOVE

Command:  MOVE

Select objects:

Select objects:

Specify base point or [Displacement] : 40,30

Specify second point or : @10> 0

در نتیجه این کار آن موضوع را که انتخاب کردیم ۱۰ واحد در محورx  جابه جا می شود.



ترسیم کمانarc

کمان بخشی از محیط دایره است؛ بنابراین اصول ترسیم آن تا حدودی شبیه اصول ترسیم دایره میباشد، با این تفاوت که

هر کمان دارای یک نقطه شروع و یک نقطه پایان است. نمونهای از کمان را با معرفی اجزای اصلی آن  ; که در AutoCAD کاربرد دارند نمایش میدهد.

روش رسم  3point

در این روش مختصات نقطه شروع، نقطه میانی و نقطه انتهایی کمان توسط کاربر تعیین  میشود. این روش بسیار شبیه روش   3Points  برای ترسیم دایره است.



:Start, Center, End  به ترتیب مختصات نقطه شروع، مرکز و نقطه انتهای کمان را تعیینمیکنید. در تعیین مختصات نقطه انتهای کمان نیازی به تعیین دقیق این مختصات نیست بلکه میتوانید  نقطهای را واقع بر امتداد خطی که مرکز دایره را به این  نقطه متصل میکند انتخاب نمایید





 مابقی روش ها به همین صورت به پاسخ گویی درست شما بستگی دارد فقط باید به نکاتی در این رابطه باید توجه داشته باشد



 نکته : جهت ترسیم کمان در این  روش پادساعتگرد  (ccw) است.

Length در انواع روش ها به معنی طول وتر قوس است

و Direction در انواع روش ها به معنی راستای مماس بر قوس است

 روش Continue  استفاده از این روش به معنای  آن است که نقطه شروع کم ان جدید برروی نقطه انتهایی آخرین کمان یا پاره خط ترسیمی قرار دارد وکمان جدید در این نقطه به کمان یا پاره خط قبلی مماس است . بنابراین تنها پارامتر مورد نیاز برای ترسیم  کمان از این روش، تعیین مختصات نقطه انتهایی کمان است.

 مثال روش  Continue



Command: arc

ARC Specify start point of arc or [Center]:c

Specify end point of arc: @0,-2


ابزار افقی – عمودی ORTHO( شماره 18)
ابزار افقی – عمودی ORTHO

روش های روش خاموش کردن ORTHO

نوار وضعیت

تایپ کردن

Command: ORTHO

Enter mode [ON/OFF] :

کلید F8

کلید ترکیبی CTRL +  L


گیره های شکلی osnap

یکی از کار بردی ترین ابزار در اتوکد است

نکته قابل توجه در این ابزار این است که مابین دستور استفاده می شود.



گیره های شکلی osnap

یکی از کار بردی ترین ابزار در اتوکد است

نکته قابل توجه در این ابزار این است که مابین دستور استفاده می شود.

روش استفاده از آن بصورت موقت به تر تیب زیر می باشد.

ابتدا کلید shift  را نگه داشته و بعد کلید راست موس را می زنیم



هر کجا که اتوکد از ما مختصاتی خواسته باشد بجای روش های قبلی می توانیم از این گیره ی شکلی استفاده نماییم .

نام و کار بری هر کدام




علامت گذاری ترسیمات point (شماره 16)

علامت گذاری ترسیمات   point

راه های متعددی برای علامت گذاری ترسیمات وجود دارد . مرسوم ترین راه ، استفاده از علامت هایی به نام point  است.

نقاط در اتوکد اشکال مختلفی دارند ، بهتر است قبل از ترسیم نقطه شکل آن را تعریف نماییم ./

برای تعریف  از منوی format  و فرمان point style   استفاده  نماییم

 روش  های اجراء

 Toolbar: Draw داخل نوار ابزار

Menu<    Draw <   Point  Single Point داخل منو

       Command : point تایپ خط فرمان

نکته سایز Point  در point syle

در این پنجر ه که از منوی format می آید می توان نوع و شکل نقطه را مشخص کرد و سایز آن که دوحالت دارد کار برد هر کدام را در پنجره ها مشاهده نمایید.


Zoom window (شماره 15)








 Zoom                              window


فرمان zoom با زیر فرمان window  یعنی به مقدار که پنجره باز کردیم نمایش بدهد

Command: ZOOM

Specify corner of window, enter a scale factor (nX or nXP), or

[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] :w

Specify first corner:

Specify opposite corner:


 Zoom                              Previous

فرمان zoom با زیر فرمان Previous  یعنی  یک مرحله zoom قبل را نمایش بدهد





 نوشته شده در تاریخ جمعه 28 مهر1391 توسط آمنه خاتمی دوست

نظرات 0 + ارسال نظر
برای نمایش آواتار خود در این وبلاگ در سایت Gravatar.com ثبت نام کنید. (راهنما)
ایمیل شما بعد از ثبت نمایش داده نخواهد شد
